Современная промышленность и бытовые задачи немыслимы без асинхронных электродвигателей. Они надежны, просты и долговечны, но их прямое подключение к сети имеет существенные недостатки: высокие пусковые токи, отсутствие контроля скорости и большие затраты электроэнергии. Для решения этих проблем применяются преобразователи частоты (ПЧ). Эти интеллектуальные устройства открывают новую эру в управлении электроприводом, обеспечивая эффективность и безопасность. Качественные решения предлагает наш магазин электротоваров, а ознакомиться с ассортиментом можно по ссылке https://eleksun.com.ua/upravlenie-elektrodvigatelem/preobrazovateli-chastoty. Это руководство поможет разобраться в их работе и сделать правильный выбор.
Что такое преобразователь частоты и как он работает

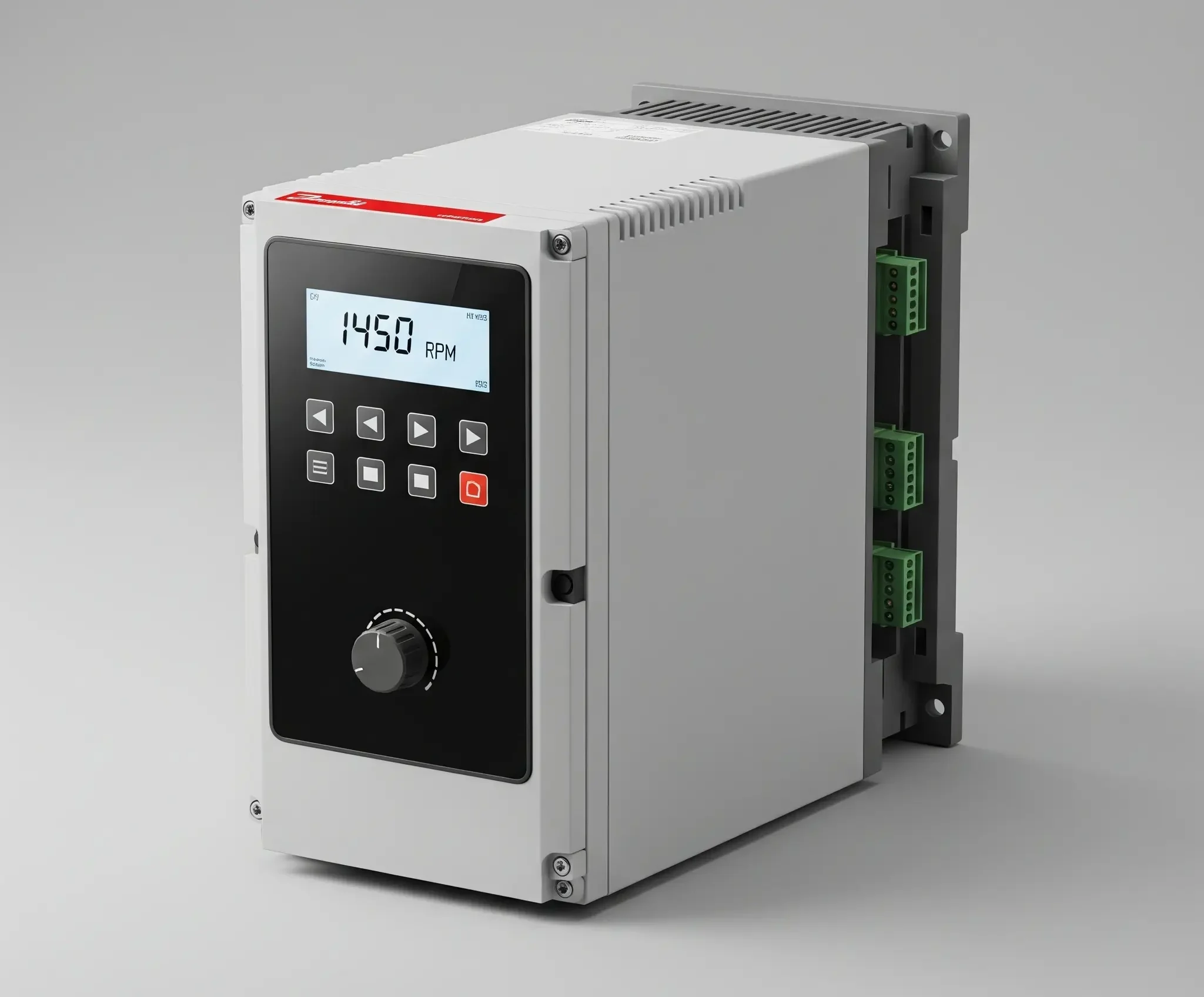

Преобразователь частоты, также известный как частотник или инвертор, — это силовое электронное устройство, которое изменяет частоту и напряжение переменного тока для управления скоростью вращения асинхронного электродвигателя. Поскольку скорость двигателя напрямую связана с частотой питающей сети, ПЧ дает возможность плавно регулировать обороты от нуля до номинальных и даже выше, что кардинально расширяет возможности любого механизма.
Принцип действия: от сети до двигателя
Работа частотника основана на двойном преобразовании электроэнергии. Сначала переменное напряжение из сети (AC) поступает на вход устройства и преобразуется в постоянное (DC) с помощью выпрямителя, построенного на диодном мосте. Далее это напряжение сглаживается и стабилизируется в звене постоянного тока, состоящем из мощных конденсаторов. Они накапливают энергию и устраняют пульсации.
На финальном этапе инвертор, состоящий из силовых IGBT-транзисторов, преобразует постоянное напряжение обратно в переменное, но уже с теми параметрами частоты и амплитуды, которые заданы пользователем. Микропроцессорная система управления с высокой точностью контролирует работу транзисторов, формируя на выходе практически идеальное трехфазное напряжение для питания двигателя.
Основные компоненты устройства
Несмотря на сложность процессов, конструкция ПЧ включает несколько стандартных функциональных блоков. Понимание их назначения помогает лучше оценить возможности прибора.
- Выпрямитель (Rectifier): Преобразует входное переменное напряжение в постоянное.
- Звено постоянного тока (DC Link): Включает фильтрующие конденсаторы для стабилизации выпрямленного напряжения.
- Инвертор (Inverter): Силовой модуль на IGBT-транзисторах, который генерирует выходное переменное напряжение с регулируемой частотой.
- Система управления (Control System): Микропроцессорный блок, являющийся «мозгом» устройства, который обрабатывает команды и управляет работой инвертора.
Ключевые преимущества использования частотников
Внедрение преобразователей частоты — это не просто модернизация, а стратегическая инвестиция в эффективность и надежность оборудования. Преимущества их использования проявляются в нескольких ключевых областях, напрямую влияя на производственные затраты и долговечность техники.
Энергосбережение и экономическая выгода

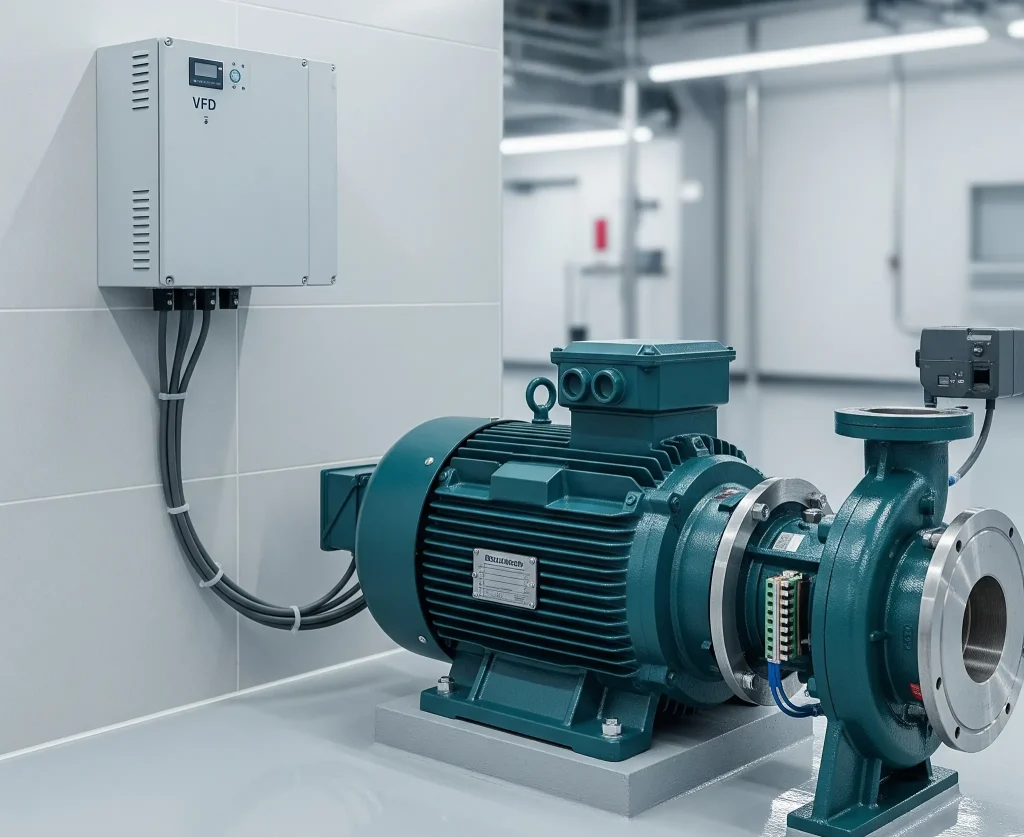

Наиболее весомый аргумент в пользу ПЧ — значительное снижение энергопотребления. Это особенно заметно на объектах с переменной нагрузкой, таких как насосы и вентиляторы. Согласно законам гидравлики, снижение скорости вращения вентилятора на 20% уменьшает потребление энергии почти на 50%. Вместо того чтобы дросселировать поток задвижкой, ПЧ позволяет двигателю работать с оптимальной производительностью, потребляя ровно столько энергии, сколько необходимо в данный момент. Это приводит к прямой экономии на счетах за электричество.
Плавный пуск и защита электродвигателя
Прямой запуск двигателя от сети вызывает пусковые токи, в 5-7 раз превышающие номинальные. Это создает ударные нагрузки на редукторы, подшипники и муфты, а также приводит к перегреву обмоток двигателя, сокращая срок его службы. Частотник обеспечивает плавный разгон, постепенно увеличивая частоту и напряжение от нуля. Это полностью исключает механические и электрические удары. Кроме того, ПЧ выполняет функции комплексной защиты двигателя от перегрузки по току, короткого замыкания, обрыва фазы и перегрева.
Точное управление технологическим процессом
Возможность прецизионного контроля скорости позволяет идеально настроить работу оборудования под требования технологического процесса. На производственной линии можно синхронизировать скорость конвейера, в системах водоснабжения — поддерживать стабильное давление независимо от водоразбора, а на станках — подбирать оптимальный режим резания. Это повышает качество продукции, снижает количество брака и оптимизирует производственные циклы.
Как выбрать преобразователь частоты: главные критерии
Правильный выбор преобразователя частоты гарантирует его долгую и стабильную работу. Ошибка на этом этапе может привести к неэффективной работе системы или неоправданным финансовым затратам на избыточный функционал. Важно учитывать не только параметры двигателя, но и характер нагрузки.
Мощность и номинальный ток
Первый шаг — сопоставление параметров ПЧ и двигателя. Хотя мощность является важным ориентиром, более точным критерием является номинальный ток. Убедитесь, что номинальный выходной ток преобразователя равен или превышает номинальный ток двигателя, указанный на его шильдике. Для оборудования с тяжелым пуском (например, дробилки, прессы, компрессоры) рекомендуется выбирать ПЧ с запасом по току на 30-50%.
Напряжение питания: однофазные и трехфазные сети
Преобразователи производятся для работы в сетях с разным напряжением. Существуют модели с трехфазным входом 380В и однофазным 220В. Ключевой особенностью является то, что модели с входом 220В могут питать стандартный трехфазный двигатель. Это идеальное решение для мастерских, гаражей и небольших объектов, где нет трехфазной сети.
Большинство преобразователей с однофазным входом 220В на выходе формируют трехфазное напряжение 3х220В. Для подключения к ним стандартного двигателя 220/380В его обмотки необходимо соединить по схеме «треугольник».
Тип управления: скалярный vs. векторный
Алгоритм управления — это то, как ПЧ контролирует двигатель. Выбор зависит от требований к точности и динамике привода.
- Скалярное управление (U/f): Простой и надежный метод, поддерживающий постоянное соотношение напряжения к частоте. Отлично подходит для большинства стандартных применений с невысокими требованиями к точности, таких как насосы, вентиляторы и простые конвейеры.
- Векторное управление: Продвинутый алгоритм, который позволяет точно контролировать крутящий момент двигателя даже на низких оборотах. Он незаменим для станков, лифтов, кранов, дозаторов и другого оборудования, где требуется высокая точность поддержания скорости под переменной нагрузкой.
Практические аспекты: подключение и базовая настройка
После выбора подходящей модели следует этап монтажа и ввода в эксплуатацию. Правильное подключение и корректная настройка базовых параметров — залог безопасной и стабильной работы всей системы. Выполнение этих работ рекомендуется доверять квалифицированному персоналу.
Схема подключения преобразователя частоты

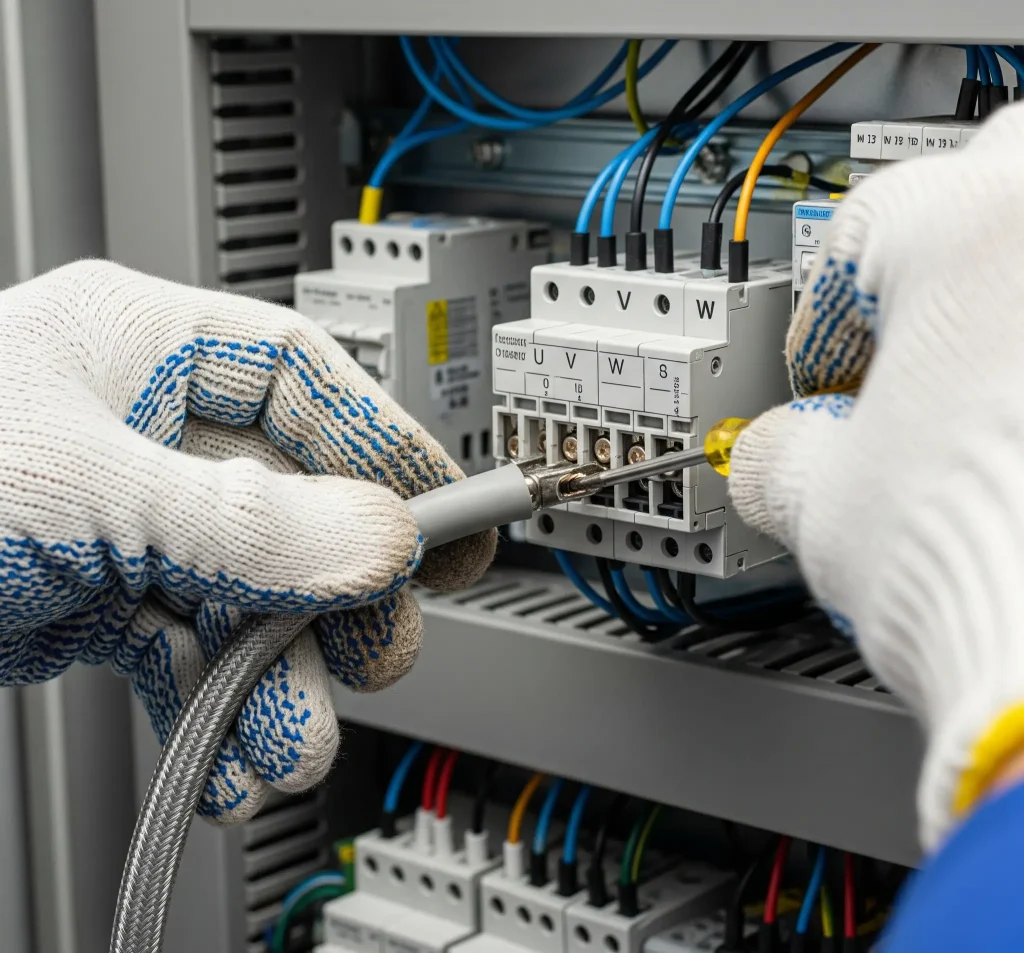

Подключение включает силовые и управляющие цепи. Силовые клеммы (L1, L2, L3 для трехфазной сети или L, N для однофазной) подключаются к сети питания. Выходные клеммы (U, V, W) соединяются с обмотками двигателя. Крайне важно использовать экранированный силовой кабель между ПЧ и двигателем, чтобы минимизировать электромагнитные помехи. Управляющие клеммы используются для подключения кнопок, потенциометров и других внешних элементов управления.
Основные параметры для первоначальной настройки
Перед первым запуском в память ПЧ необходимо ввести данные с шильдика (паспортной таблички) двигателя. Это основа для корректной работы всех алгоритмов управления и защиты.
- Номинальная мощность двигателя (кВт).
- Номинальное напряжение двигателя (В).
- Номинальная частота сети (обычно 50 Гц).
- Номинальный ток двигателя (А).
- Номинальная скорость вращения (об/мин).
Также настраиваются время разгона и торможения, которые определяют, насколько плавно будет запускаться и останавливаться двигатель. Для большинства задач этих настроек достаточно для начала эксплуатации.
FAQs (Часто задаваемые вопросы)
В чем разница между инвертором и частотником?
Часто эти термины используются как синонимы. Технически, «инвертор» — это лишь часть преобразователя частоты (силовой блок, преобразующий DC в AC). «Преобразователь частоты» — это комплексное устройство, включающее также выпрямитель и систему управления.
Можно ли подключить трехфазный двигатель к однофазной сети через частотник?
Да, это одна из самых востребованных функций. Специальные однофазные ПЧ принимают на вход 220В и выдают на выходе три фазы 220В для питания стандартного трехфазного двигателя. Главное — правильно соединить обмотки двигателя по схеме «треугольник».
Нужен ли ЭМС-фильтр?
Фильтр электромагнитной совместимости подавляет помехи, которые ПЧ генерирует в сеть. Его использование рекомендуется в жилых зонах, офисах и на объектах с чувствительным электронным оборудованием (медицина, связь), чтобы избежать сбоев в его работе.
Что такое векторное управление без датчика?
Это усовершенствованный алгоритм, который математически вычисляет положение ротора и позволяет достичь высокой точности управления скоростью и моментом без установки на вал двигателя дорогостоящего датчика обратной связи (энкодера). Это делает систему дешевле и проще в монтаже.
Выводы
Преобразователь частоты — это мощный и многофункциональный инструмент для модернизации любого электропривода. Его использование позволяет не только радикально сократить расходы на электроэнергию, но и значительно продлить срок службы оборудования, повысить качество управления и автоматизировать технологические процессы. Успех интеграции ПЧ напрямую зависит от грамотного подхода к его выбору.
Тщательный анализ характеристик двигателя, типа нагрузки и требований к системе управления поможет подобрать оптимальную модель, которая будет эффективно решать поставленные задачи на протяжении многих лет. Если у вас возникают сложности с выбором, лучше всего обратиться за консультацией к опытным специалистам, которые помогут найти наилучшее решение для вашего проекта.
