Эффективное функционирование современных промышленных предприятий, использующих тепловую энергию, напрямую зависит от надежности и безопасности пароконденсатных систем. В процессе транспортировки и использования пара происходит его постепенное охлаждение и конденсация. Образующийся конденсат не только снижает общую тепловую эффективность теплообменного оборудования, но и нередко приводит к серьезным авариям, вызванным гидравлическими ударами. Для автоматического удаления конденсата и воздуха без потери живого пара в трубопроводных сетях используются специальные регулирующие и защитные устройства. Надежные конденсатоотводчики позволяют своевременно выводить лишнюю влагу из системы, предотвращая износ оборудования и существенно снижая затраты на энергоносители.
Выбор подходящей арматуры является важной инженерной задачей, решение которой требует детального анализа параметров рабочей среды, особенностей конструкции и условий эксплуатации. Правильно подобранный конденсатоотводчик обеспечивает стабильную температуру в технологических процессах, увеличивает срок службы теплообменников и гарантирует безопасность обслуживающего персонала.
Роль конденсатоотводчиков в тепловых и технологических схемах
Основной задачей любого устройства для отвода конденсата является разделение двух фаз рабочей среды — пара и воды. Наличие жидкой фазы в паропроводах приводит к значительному ухудшению качества пара, снижению его теплоемкости и теплопередачи.
Удаление конденсата позволяет решить несколько важнейших задач:
- Предотвращение гидравлических ударов. Скопление жидкости в нижней части горизонтальных участков трубопроводов под воздействием скоростного потока пара приводит к образованию водяных пробок, движение которых со скоростью до десятков метров в секунду способно разрушить задвижки, фильтры и даже сам стальной трубопровод.
- Повышение тепловой эффективности. Тонкая пленка конденсата на теплообменных поверхностях резко снижает коэффициент теплопередачи, что увеличивает время нагрева и расход топлива на котельной.
- Защита от коррозии. Кислород и углекисмый газ, растворенные в конденсате, вызывают ускоренную коррозию металлических поверхностей, приводя к образованию сквозных свищей и выходу дорогостоящих агрегатов из строя.
В зависимости от принципа работы, конденсатоотводчик промышленный относится к термодинамическому, поплавковому или термостатическому типу. Каждый из этих вариантов имеет свои уникальные преимущества и оптимальные области применения.
Основные типы оборудования и их конструктивные особенности
Современные заводы выпускают несколько принципиально отличающихся типов защитной арматуры, каждый из которых работает на основе различных физических свойств пара и конденсата.
Механические (поплавковые) устройства

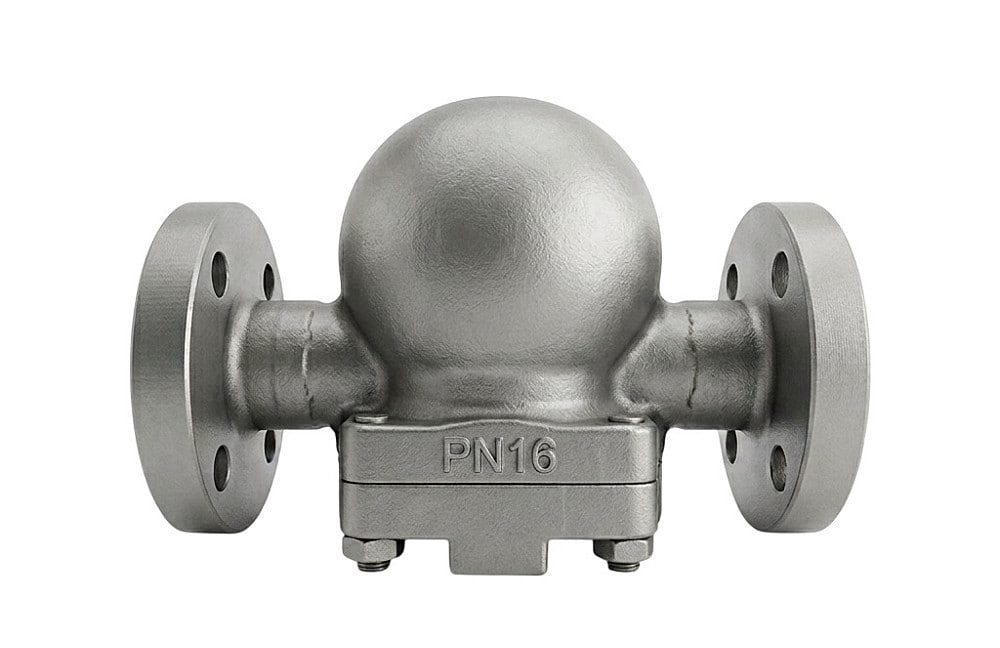

Поплавковый конденсатоотводчик работает на основе разности плотностей пара и жидкой фазы. При накоплении конденсата в корпусе устройства свободный или закрытый поплавок поднимается, открывая выпускной клапан. Как только жидкость сливается, поплавок опускается и перекрывает проходное сечение, предотвращая утечку пара. Такие устройства обеспечивают непрерывный отвод конденсата сразу после его образования и идеально подходят для теплообменников с большой площадью поверхности, где критически важна стабильная температура.
Термодинамические устройства

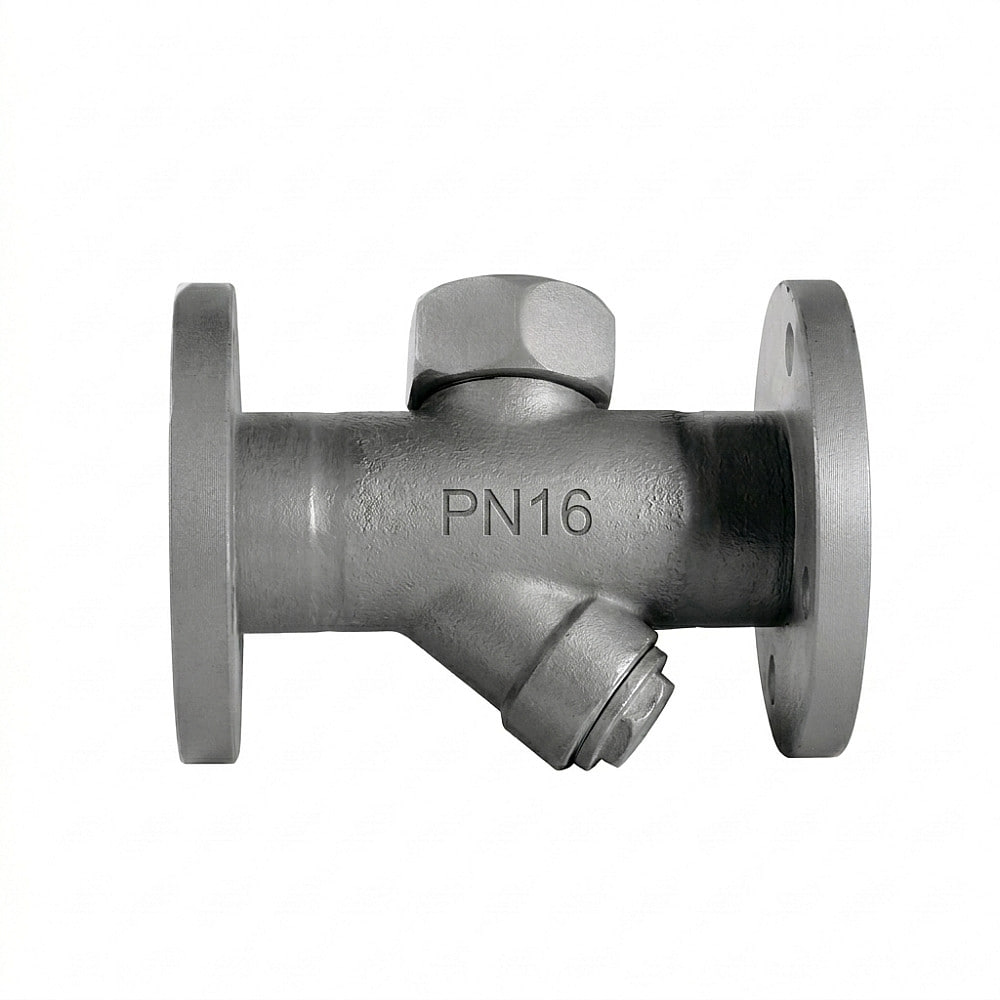

Работа этих приборов основана на законе Бернулли и разнице скоростей прохождения пара и конденсата через зазор между диском и седлом. При прохождении относительно холодного конденсата диск приподнимается и пропускает жидкость. Когда к устройству подходит горячий пар, его скорость резко возрастает, давление под диском падает, а над диском — возрастает, что заставляет диск мгновенно опуститься на седло и запереть проход. Данный тип арматуры отличается простотой конструкции, компактными размерами, устойчивостью к замерзанию и высокой надежностью при работе в условиях высоких давлений.
Термостатические устройства
В основе функционирования таких моделей лежит разница температур пара и конденсата. Внутри корпуса установлен капсульный термостат или биметаллическая пластина, которая реагирует на изменение температуры. При снижении температуры среды клапан открывается, выпуская остывший конденсат. При приближении температуры к точке кипения чувствительный элемент расширяется и закрывает клапан. Термостатические модели отлично справляются с удалением воздуха из системы при запуске оборудования.
Материалы продукции и стандарты надежности
Долговечность и безотказность работы трубопроводной арматуры в сложных условиях высоких температур и давлений напрямую определяются качеством используемых материалов. Корпуса и внутренние детали устройств должны выдерживать значительные механические нагрузки, противостоять эрозии, вызванной высокоскоростными потоками жидкости, и быть устойчивыми к коррозии.
При производстве корпусов применяются следующие основные материалы продукции:
- Серый и высокопрочный чугун. Используется для работы в системах низкого и среднего давления (до 16 бар) при температуре среды до двухсот двадцати градусов Цельсия. Чугунные изделия отличаются доступной стоимостью и хорошей коррозионной стойкостью.
- Углеродистая сталь. Применяется в трубопроводах с рабочим давлением до сорока бар и температурой до четырехсот градусов Цельсия. Стальные корпуса обладают высокой механической прочностью и устойчивостью к гидроударам.
- Нержавеющая сталь. Является лучшим выбором для агрессивных сред, химических и пищевых производств, а также для систем с ультравысокими параметрами пара (давление свыше 40 бар, температура до пятисот пятидесяти градусов). Такие изделия имеют максимальный срок службы и исключительную устойчивость к эрозионному износу.
Внутренние рабочие элементы (клапаны, седла, диски, поплавки) всегда изготавливаются из закаленной нержавеющей стали высокого качества, что предотвращает быстрый износ уплотнительных поверхностей.
Способы присоединения к трубопроводу
Выбор метода монтажа защитного устройства на трубопровод зависит от рабочих параметров системы, требований к герметичности соединений и частоты проведения сервисного обслуживания.
Существуют три основных способа присоединения арматуры:
- Фланцевое присоединение. Является стандартом для промышленных систем среднего и высокого давления. Фланцевое соединение обеспечивает высокую прочность, герметичность и позволяет быстро демонтировать прибор для очистки или замены без проведения сварочных работ.
- Муфтовое (резьбовое) присоединение. Применяется в трубопроводах малого диаметра при относительно низких давлениях (обычно до 25 бар). Резьбовое соединение отличается простотой монтажа и компактностью, однако требует использования качественных уплотнительных материалов для предотвращения утечек.
- Присоединение под приварку. Обеспечивает абсолютную и вечную герметичность стыка. Используется на ответственных участках высокотемпературных паропроводов высокого давления, где малейшая утечка пара представляет смертельную опасность для персонала. Главным недостатком является сложность демонтажа при необходимости ремонта.
Качественная организация пароконденсатного узла, включающая правильный подбор типа устройства, материалов корпуса и способа его монтажа, позволяет защитить теплообменное оборудование от преждевременного износа, предотвратить опасные аварии и повысить общую энергоэффективность предприятия.
