Углекислотный редуктор — это не просто соединительный элемент между баллоном и оборудованием, а высокоточное устройство, от которого напрямую зависит качество конечного продукта. Будь то идеально ровный сварной шов, правильная степень карбонизации крафтового пива или стабильные условия в аквариуме — за всё это отвечает небольшой, но критически важный узел. Неправильный выбор или настройка редуктора неминуемо приводит к перерасходу дорогостоящего газа, нестабильной работе, увеличению брака и, что самое главное, создает прямую угрозу безопасности персонала. Прочитав это руководство, вы сможете осознанно выбрать, правильно настроить и эффективно эксплуатировать углекислотный редуктор для любых задач.
Принцип работы и конструкция углекислотного редуктора
Чтобы понять, как выбрать лучшее устройство, для начала стоит разобраться в его основных задачах и строении. Главная функция любого газового редуктора — это понижение и стабилизация давления. Углекислый газ в баллоне находится в сжиженном состоянии под очень высоким давлением, которое может достигать 50-70 атмосфер (бар) и сильно зависит от температуры окружающей среды. Подавать газ под таким давлением непосредственно на оборудование невозможно и опасно. Редуктор понижает это давление до стабильного рабочего уровня (обычно от 0.5 до 10 атм) и автоматически поддерживает его, независимо от того, сколько газа осталось в баллоне (вплоть до критического минимума).
Главная задача: понижение и стабилизация давления
Процесс редуцирования происходит внутри специальной камеры с помощью мембранного или поршневого механизма. Когда вы открываете вентиль баллона, газ под высоким давлением заполняет камеру. Регулировочный винт создает давление на пружину, которая, в свою очередь, действует на мембрану или поршень, открывая клапан. Газ начинает выходить из камеры редуцирования под значительно меньшим, рабочим давлением. Как только давление на выходе достигает заданного значения, оно начинает противодействовать пружине, и клапан прикрывается, ограничивая поток. Этот цикл постоянно повторяется, обеспечивая удивительно стабильное давление на выходе.
Основные компоненты и их назначение
Хотя модели могут различаться, базовый набор компонентов является стандартным для большинства углекислотных редукторов:
- Манометр высокого давления: Его шкала обычно проградуирована до 160 или 250 атм. Он показывает давление непосредственно в баллоне. Важно понимать, что для CO₂ этот показатель не является линейным индикатором остатка. Давление будет стабильным (50-60 атм), пока в баллоне есть жидкая фаза, и резко упадёт лишь тогда, когда останется только газообразная фракция.
- Манометр низкого давления: Показывает рабочее давление, которое вы устанавливаете для своего оборудования. Шкала обычно до 10 или 16 атм. Этот прибор позволяет контролировать давление, подаваемое на сварочную горелку или другой инструмент.
- Ротаметр: Альтернатива манометру низкого давления. Это стеклянная или пластиковая колба с поплавком внутри, которая показывает не давление, а реальный расход газа в литрах в минуту (л/мин). Для сварки это значительно более удобный и точный инструмент.
- Регулировочный винт: Основной элемент управления. Вращая его, вы сжимаете или расслабляете пружину, тем самым увеличивая или уменьшая рабочее давление (расход) газа на выходе.
- Предохранительный клапан: Критически важный элемент безопасности. Если из-за неисправности давление в рабочей камере превысит допустимый предел, клапан автоматически откроется и сбросит избыток газа в атмосферу, предотвращая разрушение редуктора или шланга.
Ключевая проблема: почему замерзает редуктор и как с этим бороться?
Обмерзание, иней или даже сплошная ледяная “шуба” на редукторе — самая распространённая проблема, с которой сталкиваются при работе с углекислотой. Это не просто эстетический дефект, а серьёзная техническая неисправность, которая может полностью парализовать работу. Причина этого явления кроется в законах физики, а именно в термодинамическом эффекте Джоуля-Томсона.
Физика процесса: эффект Джоуля-Томсона простыми словами
Когда газ под высоким давлением резко расширяется, проходя через малое отверстие клапана редуктора, его температура стремительно падает. Для углекислоты это охлаждение может быть очень значительным, достигая десятков градусов ниже нуля. В результате корпус редуктора мгновенно охлаждается. Влага, которая всегда присутствует в окружающем воздухе (а иногда и в самом газе низкого качества), конденсируется на холодной металлической поверхности и моментально замерзает. Этот процесс особенно интенсивен при высоком расходе газа, так как через редуктор проходит больший объем CO₂ в единицу времени.
Последствия обмерзания: от нестабильной подачи до остановки работы
Ледяной нарост не только покрывает редуктор снаружи, но и проникает внутрь. Лёд блокирует подвижные части клапана, забивает тонкие каналы подачи газа и может даже повредить чувствительную мембрану. Это приводит к следующим последствиям:
- Нестабильная подача газа: Давление на выходе начинает “плавать”, что для сварки означает пористый, некачественный шов.
- “Плевки” газа: Редуктор работает прерывисто, что делает точную работу невозможной.
- Полная остановка: В конце концов, лёд может полностью перекрыть подачу газа, и работа остановится до тех пор, пока редуктор не оттает естественным путём. Это критические простои для любого производства.

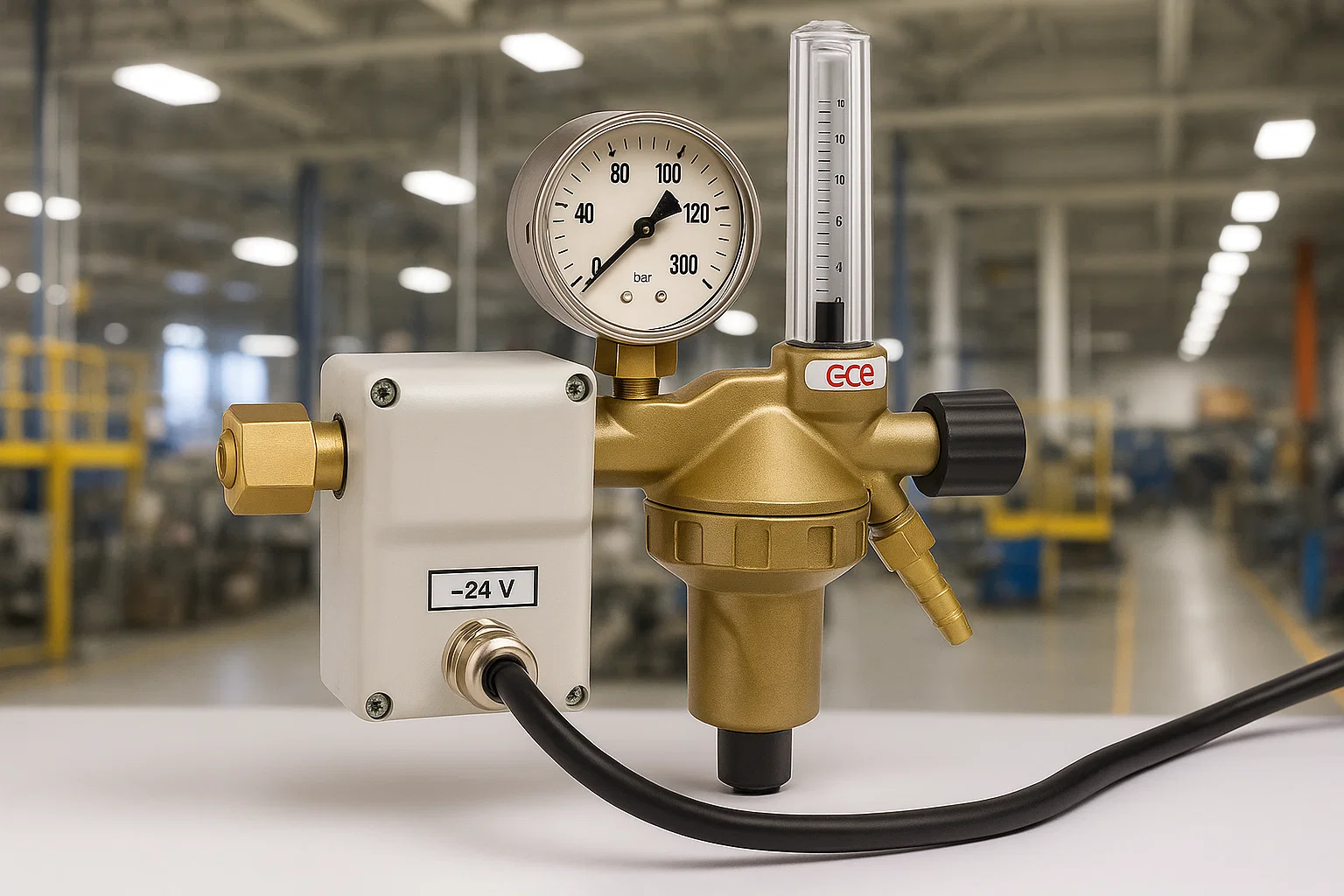

Самое надежное решение: углекислотные редукторы с подогревом
Для борьбы с обмерзанием в условиях интенсивной эксплуатации или при низких температурах в цеху было разработано единственное эффективное решение — редукторы со встроенным электрическим подогревом. Это профессиональный стандарт для промышленных предприятий, автоматизированных линий и всех, кто ценит стабильность. Нагревательный элемент, питающийся от безопасного напряжения (обычно 24В, 36В или 42В) или стандартной сети 220В, поддерживает температуру корпуса редуктора выше точки замерзания. Это полностью исключает возможность образования льда и гарантирует стабильную, бесперебойную подачу газа даже при максимальном расходе. Для решения этой проблемы мы предлагаем надежные углекислотные редукторы с подогревом, разработанные для бесперебойной работы в самых сложных условиях.
Как правильно выбрать редуктор: 4 ключевых критерия
Рынок предлагает огромный выбор редукторов, и чтобы не потеряться в этом многообразии, следует четко определить свои потребности и ориентироваться на ключевые технические параметры. Выбор правильного устройства — это залог его долгой и эффективной службы.
Критерий 1: Сфера применения (сварка, пиво, аквариум)
Первое, от чего стоит отталкиваться — это ваша задача.
- Для сварки (полуавтомат): Здесь важнее всего стабильный и точно регулируемый расход газа для создания надежной защитной среды вокруг сварочной ванны. Лучший выбор — редуктор с ротаметром. Он позволяет визуально контролировать поток в л/мин, что гораздо удобнее, чем настройка по давлению.
- Для пищевой промышленности (розлив пива, газированных напитков): Главные требования — стабильное низкое давление для правильной карбонизации и наличие пищевых допусков на материалы, контактирующие с газом. Часто используются многопоточные редукторы для одновременной работы с несколькими кегами.
- Для аквариумистики: Здесь нужна возможность очень точной, практически капельной регулировки подачи CO₂, что необходимо для питания растений. Для этого используются специализированные аквариумные редукторы с игольчатыми клапанами тонкой настройки.
Критерий 2: Пропускная способность (расход газа)
Это максимальное количество газа, которое редуктор может пропустить через себя за единицу времени, сохраняя стабильность давления. Измеряется в литрах в минуту (л/мин) или кубических метрах в час (м³/ч). Для небольшой мастерской или гаражной сварки обычно достаточно редуктора с максимальной пропускной способностью 25-30 л/мин. Для промышленного использования на сварочных постах, где работа ведется непрерывно, стоит выбирать модели с запасом, на 50 л/мин и более.
Критерий 3: Рабочее давление
Этот параметр показывает, в каком диапазоне вы можете регулировать давление на выходе. Для большинства сварочных работ и пищевых применений достаточно максимального рабочего давления до 10 бар. Убедитесь, что диапазон регулировки вашего редуктора соответствует требованиям вашего оборудования.
Критерий 4: Тип индикатора (манометр или ротаметр)
Как мы уже упоминали, для контроля потока газа используются два типа устройств. Классический вариант — манометр низкого давления, который показывает давление в атмосферах или барах. Более современный и удобный для сварки — ротаметр, показывающий реальный расход в л/мин. Он позволяет точнее настроить подачу газа, что ведет к его экономии и повышению качества шва.
Пошаговая настройка и ввод в эксплуатацию
Правильный монтаж и первая настройка — залог долгой и безопасной работы. Этот процесс несложен, но требует внимания к деталям.
Шаг 1: Безопасное подключение к баллону
Перед установкой редуктора обязательно проверьте состояние резьбы на вентиле баллона и на накидной гайке редуктора. Кратковременно (на долю секунды) откройте вентиль баллона, направив его в сторону от себя — это позволит “продуть” отверстие от пыли и мусора. Установите новую прокладку (из паронита, фторопласта или меди) и от руки накрутите гайку редуктора. После этого затяните её ключом, но без чрезмерных усилий, чтобы не повредить резьбу.
Шаг 2: Проверка на герметичность
Это самый важный этап, которым нельзя пренебрегать. После подключения редуктора полностью выкрутите регулировочный винт (против часовой стрелки), чтобы перекрыть подачу газа. Плавно откройте вентиль на баллоне. Приготовьте мыльный раствор (из хозяйственного мыла или средства для мытья посуды) и нанесите его губкой на все соединения: место крепления редуктора к баллону, соединения манометров, выходной штуцер. Появление пузырьков свидетельствует об утечке газа. В таком случае закройте вентиль и устраните негерметичность.
Шаг 3: Установка рабочего давления и расхода
Когда вы убедились в герметичности, можно приступать к настройке. Плавно вращайте регулировочный винт по часовой стрелке. Вы увидите, как стрелка манометра низкого давления или поплавок в ротаметре начнут подниматься. Установите необходимое значение, которое требует ваш технологический процесс.
Эксперты из ESAB рекомендуют для качественной сварки в среде CO₂ устанавливать расход защитного газа примерно в 10 раз больше диаметра сварочной проволоки в миллиметрах. Например, для проволоки 1.0 мм оптимальный расход составит около 10 л/мин.
Часто задаваемые вопросы (FAQ)
Можно ли использовать кислородный редуктор для углекислоты?
Категорически нет, это крайне опасно. Кислородные редукторы рассчитаны на другое давление, имеют иные материалы уплотнителей (масло и жир в контакте с чистым кислородом могут вызвать взрыв), а также другую присоединительную резьбу. Всегда используйте редуктор, предназначенный исключительно для того газа, с которым вы работаете.
Как понять, что газ в баллоне заканчивается?
Поскольку углекислота в баллоне находится в жидком состоянии, манометр высокого давления будет показывать стабильное давление (около 50-60 атм) до самого конца. О том, что газ заканчивается, вы узнаете, когда это давление начнет стремительно падать. Это означает, что вся жидкая фаза испарилась, и в баллоне остался только газообразный CO₂.
Что делать, если редуктор “гудит” или свистит?
Лёгкий шипящий звук во время работы является нормальным. Однако, если вы слышите гудение, вибрацию или свист, это может свидетельствовать о проблемах. Гудение часто вызвано вибрацией мембраны при определенных режимах расхода. Свист почти всегда означает утечку газа. В обоих случаях следует прекратить работу и провести диагностику, а при необходимости обратиться в сервисный центр.
Выводы
Правильный выбор, настройка и эксплуатация углекислотного редуктора — это не мелочь, а основа эффективности, качества и безопасности вашей работы. Подытоживая, можно выделить несколько ключевых правил. Во-первых, всегда выбирайте редуктор в соответствии с вашими задачами: для сварки — с ротаметром, для интенсивной работы — с подогревом. Во-вторых, никогда не пренебрегайте проверкой на герметичность перед началом работы. В-третьих, помните, что обмерзание — это не норма, а проблема, у которой есть эффективное решение.
Инвестиция в качественный и надежный редуктор от проверенного поставщика всегда окупается за счёт экономии газа, уменьшения брака, отсутствия простоев и, что самое главное, уверенности в безопасности вашего рабочего места. Если у вас есть специфическая задача или вы нуждаетесь в профессиональной консультации для подбора газового оборудования, свяжитесь с нашими инженерами — мы поможем подобрать оптимальное решение для вашего бизнеса.
