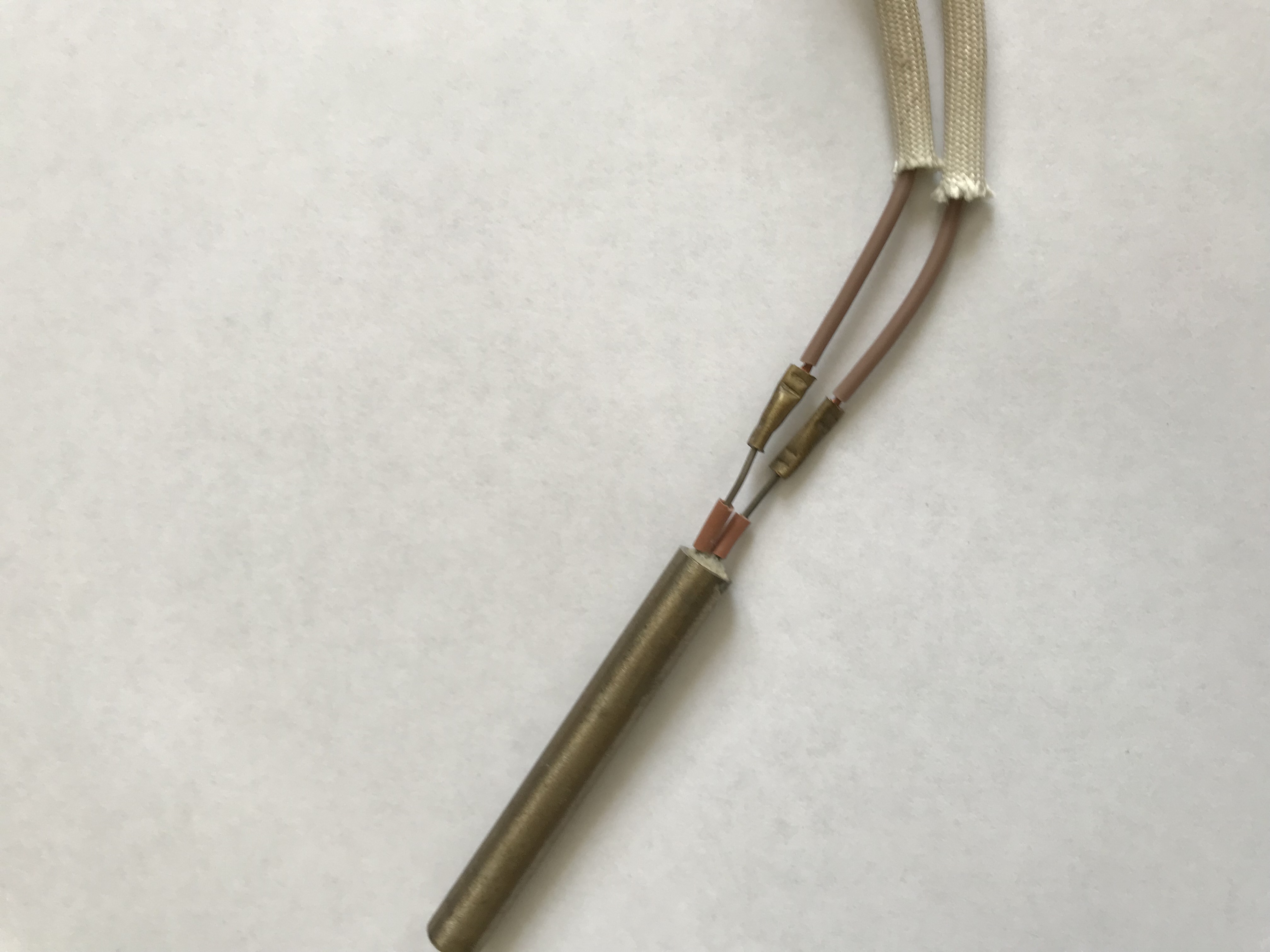

ТЭН патронный (ТЭНП) -трубчатый электронагреватель ТЭНП — это нагреватель патронного типа (пальчиковый нагреватель) , основной особенностью патронных ТЭНов эсть конструктивное исполнение. У патронных нагревателей ТЭНП выводы находятся с одной стороны трубчатого нагревателя. Более детальную информацию можно посмотреть на сайте http: //ten-tena. com. ua
Выводы нагревателя пальчикового ТЭНа, в основном изготавливаются из термостойкого гибкого провода. Нагреватели пальчиковые (патронные ТЭНы) применяются для нагрева пресс-форм, литейных форм, воды, жиров и масел, слабых растворов кислот и щелочей, воздуха и используются в качестве комплектующих изделий в промышленных установках, экструдерах и бытовых нагревательных приборах. Устройство ТЭНП D – диаметр оболочки, мм
L – длина ТЭНП, см Lk – длина ненагреваемой части ТЭНП Структура условного обозначения ТЭНП: ТЭНП – L – D / P – U
Пример : ТЭНП-10-12. 5/0, 4-220 контактные выводы длиной 40 мм
L – длина, см
D – диаметр, мм
P – мощность, кВт
U – напряжение, В Технические возможности изготовления Диаметр оболочки (D) 6. 3- 20 мм
Длина нагревателя (L) 4-100 см
Длина холодной части(Lk) От 10 мм
Длина выводов (Lp) любая
Мощность(кВт) ) 0. 01-5. 0 квт
Напряжение (в) 12-400 Варианты исполнения выводов: 1 – контактные стержни из никеля длиной 40 мм; 2 – гибкие провода с термостойкой изоляцией; 3 – гибкие провода с термостойкой изоляцией в металлической оплетке; 4 – гибкие провода с термостойкой изоляцией с дополнительной защитой от вибрации; Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ТЭНП, конкретно для каждой установки. Отличительной особенностью патронных электронагревателей является возможность создания значительного теплового потока с их поверхности. Удельная поверхностная мощность может достигать 20 Вт/см2 и более. Конструкция трубчатого электронагревателя патронного типа ТЭНП представляет собой расположенный внутри металлической оболочки изготовленой в виде трубки с закрытой ( запаяной ) стороной, нагревательный элемент которым обычно служит спираль из материала с высоким сопротивлением с контактными выводами, расположенными с одной стороны патронного ТЭН (П) а. От оболочки нагревательный элемент изолирован спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги в патронный ТЭН из окружающей среды торец ТЭНП со стороны контактных выводов герметизируют специальным герметиком. Оболочка выполняется, как правило, из нержавеющей стали с шлифованной поверхностью, обеспечивающей очень плотную посадку ТЭНа в нагреваемое тело с зазором по диаметру не более 0. 02 мм. Это связано с тем, что ТЭНП работают при высоких удельных поверхностных нагрузках. Наличие, даже минимальнх, воздушных зазоров между оболочкой ТЭНП и нагреваемым телом приводит к недопустимо высокой температуре спирали и наполнителя и, как следствие, выходу нагревателя из строя. Диаметр оболочки 6. 5 – 20мм, Длина 40–100 см, Мощность 100–5000 Вт, Напряжение 12–380 В, Материал оболочки нерж. сталь.
