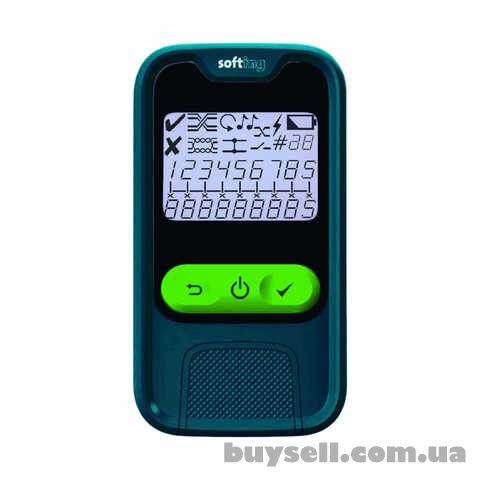

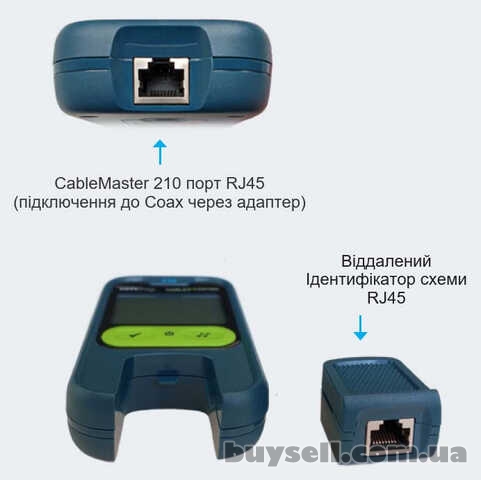

Тестер витої пари Softing CableMaster 210 виконує перевірку LAN кабелю з роз’ємами RJ45 на цілісність жил та екрану, обриви, короткі замикання, переплутані та розщеплені пари. Результат вимірів виводиться на LCD екран, який набагато швидше і чіткіше дасть уявлення про стан лінії, ніж світлодіоди стандартних тестерів витої пари. Спеціальні екранні іконки дають змогу користувачу безпомилково визначити тип несправності кабелю. Для визначення схеми розведення провідників (правильність обтискання коннектору RJ45) використовується віддалений ідентифікатор, що входить до комплекту. Щоб знизити можливість втрати цієї важливої частини приладу, виробник передбачив можливість її фіксації всередині корпусу пристрою.
Кабельний тестер CableMaster 210 оснащений генератором тонального сигналу, який служить для ідентифікації потрібного кабелю з пучка або пошуку порту на патч панелі. Для цієї операції знадобиться додатковий індуктивний щуп PS-CT15 (у комплект не входить), або інший широкосмуговий приймач. Також тестер підтримує можливість роботи з кабельними номерними ідентифікаторами для швидкого пошуку потрібної розетки (до 24 шт).
Важливою особливістю цього сучасного пристрою, є захист від вхідної напруги до 60V, що збереже прилад при помилковому підключенні до слаботочних систем під напругою.
Можливості:
Тестування Ethernet кабелю і патч-кордів
Роз’єм RJ45 на тестері та віддаленій частині
Визначення обриву, переплутаних пар, короткого замикання
Визначення розщеплених пар (Split)
Визначення Cross Over кабелю
LCD екран, чорно-білий
Індикатор низького заряду батарей
Генератор тонального сигналу для продзвонювання кабелю
Віддалений ідентифікатор, що закріплюється в корпусі приладу
Підтримка 8 віддалених ідентифікаторів схеми розведення RJ45 (№ 1-8).
Підтримка 20 віддалених номерних ідентифікаторів Coax (№ 1-20).
Підтримка 24 віддалених номерних ідентифікаторів RJ45 (№ 1-24).
Попередження про наявність напруги на лінії
Захист від вхідної напруги до 60В (DC) і 55В (AC).
Міцний корпус
Дуже компактний розмір
Технічні характеристики:
Виявлення пошкоджень витої пари: обрив, відсутність контакту, коротке замикання, переплутані жили в парі, переплутані жили між парами, переплутані пари, розщеплені Split пари, визначення Cross Over
Габарити: 120 x 67 x 28 мм
Вага: 115 г з батарейками та віддаленим ідентифікатором
Захист від вхідної напруги: 60VDC та 55VAC
Живлення батарейки: AAA -2 шт, в комплекті
Тип кабелю: CAT7, CAT6, CAT6A, CAT5е, CAT5, CAT3 з екраном і без
Максимальная довжина кабелю: 300 м
Довжина кабелю для виявлення Split пар: від 0.5 м
Підтримка ідентифікаторів схеми RJ45 № 1-8
Підтримка номерних ідентифікаторів RJ45 № 1-24
Підтримка номерних ідентифікаторів Coax № 1-20
Країна походження бренду: Німеччина
Комплектація:
Тестер з генератором тону
Віддалений блок
Батарейки ААА (2 шт)
Посібник користувача
